產品說明：
探路者在線固定式丙醇檢測儀管道安裝系列網絡版名稱的由來是因為該系列的檢測儀的在探頭部位帶有螺牙，可以旋鈕到管道中，對管道內部的氣體濃度進行檢測。探路者在線固定式丙醇檢測儀管道安裝系列網絡版可以同時具備時時現場數據顯示功能、防爆聲光報警功能、檢測濃度信號轉換和變送功能、2組繼電器輸出控制等功能。
探路者在線固定式丙醇檢測儀管道安裝系列網絡版簡介
探路者在線固定式丙醇檢測儀管道安裝系列網絡版名稱的由來是因為該系列的檢測儀的在探頭部位帶有螺牙，可以旋鈕到管道中，對管道內部的氣體濃度進行檢測。探路者在線固定式丙醇檢測儀管道安裝系列網絡版可以同時具備時時現場數據顯示功能、防爆聲光報警功能、檢測濃度信號轉換和變送功能、2組繼電器輸出控制等功能。
產品特點
★ 內置WIFI模塊，可以在有WIFI信號覆蓋的區域，實現信號無線傳輸；
★ 物聯網功能：可連接安帕爾服務器來實現手機和電腦遠程監控、報警提醒和報警值設置等；
★ 工業級的EMC模組，應對嚴酷的現場環境干擾；
★ 超高清彩色顯示屏。遠距離可視，可視距離10米（5.0視力）；
★ 雙語操作系統：可以實現中英文系統切換；
★ 雙操作方式：按鍵操作+遙控操作
★ 黑匣子功能：操作、報警記錄，超溫度使用記錄，超濕度使用記錄，超量程使用記錄；
★ 提醒和報警功能齊全：傳感器到期提醒功能、超濃度報警功能、超溫濕度報警功能、故障報警功能、儀表標定提醒功能等；
★ 隔爆設計、本安設計、RoHS設計；
★ 檢測速度快：對比同行同類產品，檢測速度快；
★ 搭載第三代“COVER”系列傳感器模組，部分具有溫濕度監測與補償功能 ；
★ 操作指引：人性化設計，每個功能設置都有操作指引，防止客戶誤操作，行業獨一無二；
★ 零點自動校正：針對某些環境應用，儀表可實現零點自動校正功能；
★ 多級標定功能：探路者在線固定式丙醇檢測儀管道安裝系列網絡版可實現高精度檢測的成熟技術，已經過市場多年驗證
技術參數
| 項目內容 | 具體參數 | |
| 產品名稱 | 探路者在線固定式丙醇檢測儀管道安裝系列網絡版 | |
| 產品別名 | 丙醇氣體變送器、丙醇氣體探頭、 丙醇固定式氣體檢測儀、丙醇氣體傳感器、丙醇氣體報警器、丙醇氣體分析儀、丙醇探測器 | |
| 檢測氣體 | 丙醇，其他氣體請咨詢廠家或見附表 | |
| 測量范圍 | 依據現場情況確定，詳情請咨詢廠家 | |
| 顯示單位 | ppm、mg/m3、 ppb、pphm、%VOL、%LEL(部分可切換) | |
| 分 辨 率 | 由檢測的量程決定 | |
| 精 度 | ≤±3%FS（普通精度）；≤±1%FS（高精度） | |
| 重 復 性 | ≤±1% | |
| 響應時間 | T90 依傳感器特性決定 | |
| 恢復時間 | T90-T10依傳感器特性決定 | |
| 顯示方式 | 320*240高清彩屏 2.0寸 | |
| 可視距離 | ≥10米（5.0視力） | |
| 系統語言 | 中文（默認）和英文可切換 | |
| 操作方式 | 紅外遙控、按鍵（開蓋）、遠程網絡（如手機APP或上位機軟件） | |
| 檢測方式 | 擴散式。了解詳情請咨詢廠家 | |
| 安裝方式 | 管道式。了解詳情請咨詢廠家 | |
| 外殼材質 | 主體：合金（防腐蝕抗氧化表面處理）。探頭：316L不銹鋼 | |
| 防爆標志 | 雙防爆標準 ExdⅡCT6 和 Ex Td A21 | |
| 防護等級 | IP66 | |
| 工作溫度 | -40℃～70℃（普通催化燃燒原理傳感器） -40℃～270℃（特殊催化燃燒） -40℃～50℃（電化學） -20℃～50℃（PID原理傳感器） -20℃～50℃（紅外/熒光法氣體傳感器） -40℃～70℃（熱導式原理傳感器） -40℃～420℃（氧化鋯原理氧傳感器） |
|
| 工作濕度 | 10%～95%RH，無冷凝（濕度＞90%RH，凝露可選配過濾器） | |
| 工作壓力 | 0.08～0.6MPa（熱導式原理傳感器） 0.02～0.36MPa（氧化鋯原理氧傳感器） 86～106KPa（其他） |
|
| 溫度測量范圍 | -40℃~+120℃ 精度±1℃ （可帶溫度補償功能） | |
| 濕度測量范圍 | 0-100%RH 精度±3% （可帶濕度補償功能） | |

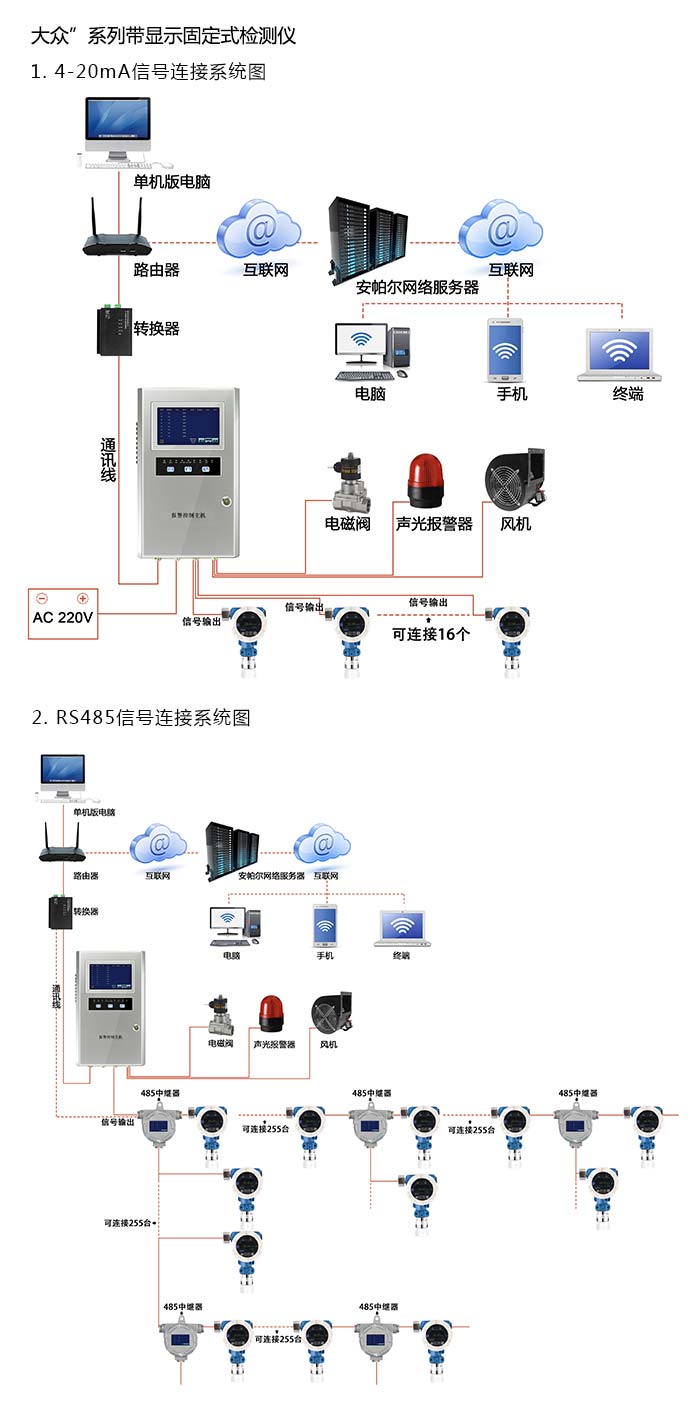

| 輸出信號 | 有線輸出 信號種類 |
三線制4-20mA+RS-485+2繼電器（開關量) 電壓0～5/10V + RS-485+2繼電器（開關量） RS-422 + 2繼電器（開關量） 頻率信號（可調） + 2 繼電器（開關量） 三線制Hart+2繼電器（開關量） CAN總線+2繼電器（開關量） 注：繼電器（開關量）規格：輸出2A@30VDC或0.6A@125VAC |
| 無線輸出 信號種類 |
探路者在線固定式丙醇檢測儀管道安裝系列網絡版無線方式有：WIFI、Zigbee、LORA、433M、800M、GPRS/3G/4G | |
| 功耗 | 電化學傳感器：P ≤± 2.5W 普通催化傳感器：P ≤± 3.9W 低功耗催化傳感器：P ≤± 2.8W 熱導傳感器：P ≤± 2.9W 紅外傳感器：P ≤± 2.9W PID傳感器：P ≤± 2.8W |
|
| 報警方式 | 面板LED報警； 顯示屏字符閃爍及信息提醒 繼電器輸出； 聲光報警器（選配） |
|
| 控制輸出 | 風機、閥門、聲光報警器 | |
| 保護功能 | 防雷防浪涌設計、間歇式檢測、傳感器自動保護功能（選配） | |
| 使用壽命 | 2年（傳感器），5年（儀表） | |
| 電源 | 12-35VDC，典型供電24VDC | |

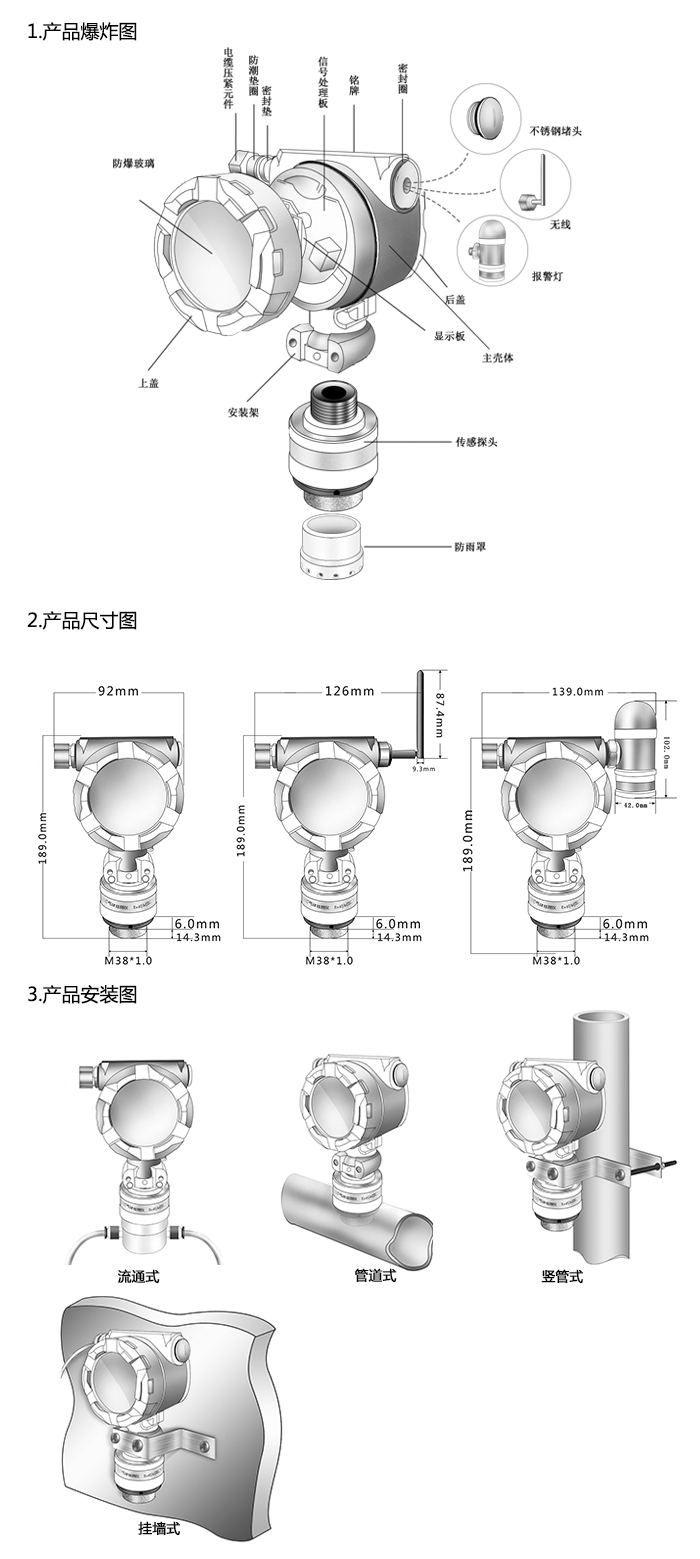

| 尺寸 | 總體尺寸：189*92* 94mm（長*寬*厚）——探路者系列基本型 接線口尺寸：內螺牙M20*1.5（ G1/2內螺牙、G3/4內螺牙、 1/2NPT內螺牙、NPT3/4NPT內螺牙為選配）； 管道安裝螺牙尺寸： 規格一：外螺牙M38*1.0（直徑38mm，螺牙是1.0）； 規格二：外螺牙M45*1.5（直徑45mm，螺牙是1.5）； |
|
| 重量 | ≥1.55kg | |
| 產品認證 | 消防認證（強制性CCCF） 計量認證CMC 防爆認證 CE RoHS 第三方計量認證 國家專利產品認證 三體系認證：ISO9001、ISO14001、ISO18001 |
|
| 執行標準 | GB 15322.1-2003, GB 3836.1-2010, GB 3836.2-2010, GB 3836.4-2010, GB 12476.1-2013, GB 12476.4-2010, GB 12476.5-2 013, JJF 1363-2012, JJF 1368-2012, JJF 1421-2013, JJF 1364-2012 |
|
| 標準附件 | 包裝箱、說明書、合格證、保修卡、 遙控器（送）、出廠檢測報告、 安裝支架（選配）、標定罩（選配）、管道式安裝配件（選配） |
|
產品分類及型號定義
| 探路者系列固定式丙醇氣體檢測儀選型表 | |||||||
| 型號 | 選型說明 | ||||||
| APEG | 安帕爾固定式氣體檢測儀 | ||||||
| 代碼 | 系列 | ||||||
| D | 大眾系列 | ||||||
| T | 探路者系列 | ||||||
| J | 機器貓系列 | ||||||
| 代碼 | 氣體名稱 | ||||||
| LEL | 可燃氣體 | ||||||
| CO | 一氧化碳 | ||||||
| O2 | 氧氣 | ||||||
| H2S | 硫化氫 | ||||||
| NH3 | 氨氣（其它見附表或咨詢廠家） | ||||||
| 代碼 | 量程 | ||||||
| （LEL） | 0-100%LEL | ||||||
| （25%） | 0-25%VOL | ||||||
| （10） | 0-10ppm / 0-10mg/m3 | ||||||
| （1K） | 0-1000ppm / 0-1000mg/m3 | ||||||
| （1W） | 0-10000ppm / 0-10000mg/m3 | ||||||
| 代碼 | 輸出信號 | ||||||
| RS | RS-485 | ||||||
| Ⅰ | 4-20MA | ||||||
| V | 0-5/10V | ||||||
| W | 無線信號 | ||||||
| 代碼 | 顯示和聲光報警器 | ||||||
| 1 | 不帶顯示，不帶聲光報警器 | ||||||
| 2 | 帶顯示，不帶聲光報警器 | ||||||
| 3 | 帶顯示，帶聲光報警器 | ||||||
| 4 | 不帶顯示，帶聲光報警器 | ||||||
| 代碼 | 檢測方式 | ||||||
| K | 擴散式 | ||||||
| L | 流通式（泵吸式） | ||||||
| G | 管道式 | ||||||
| CF | 常規分體式（≤30cm） | ||||||
| TF | 特殊分體式（≤10m） | ||||||
| APEG | J | CO | 10 | RS | 3 | L（選型示例） | |
